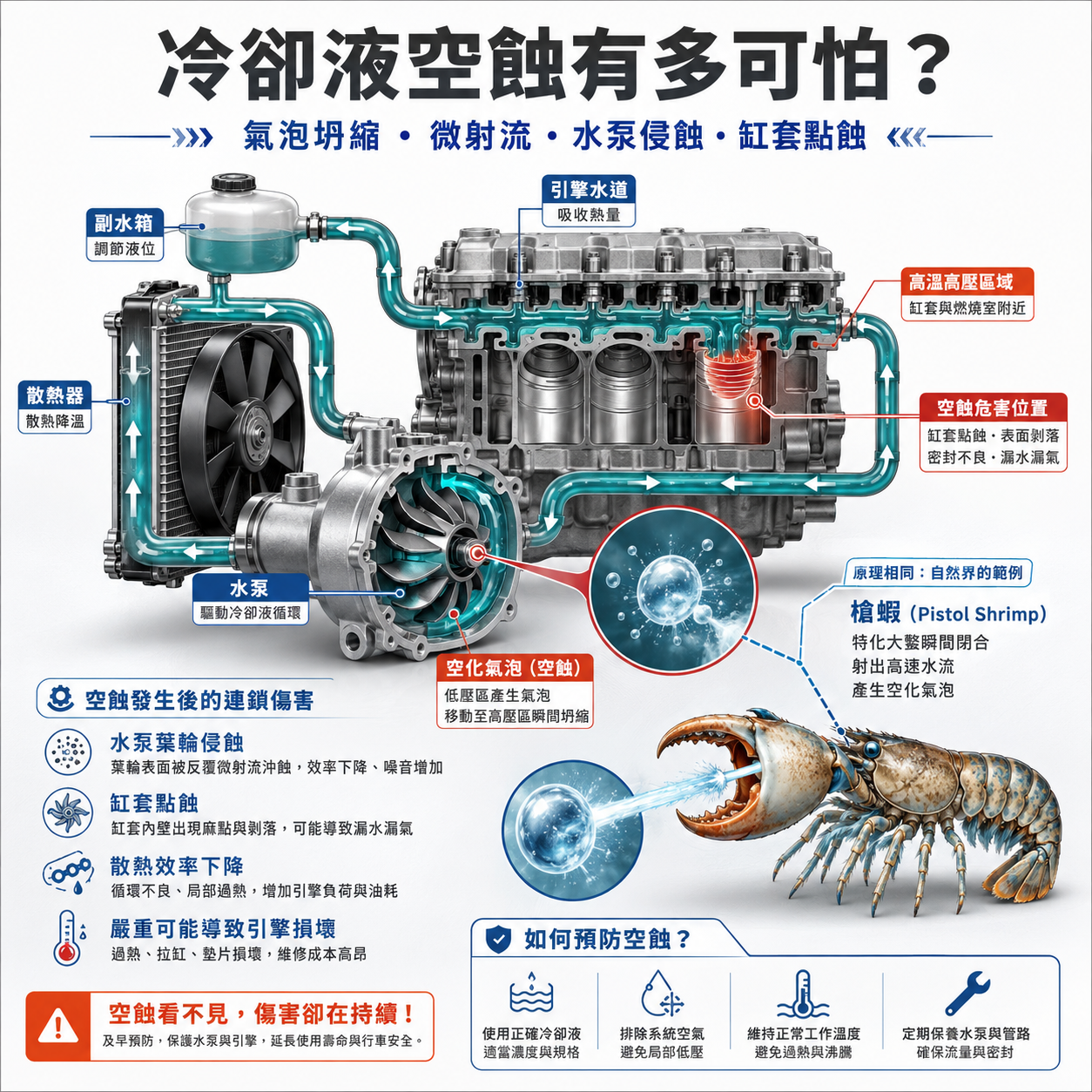

冷卻液空蝕有多可怕？水泵葉輪侵蝕、缸套針孔與水箱精防蝕保護解析

很多車主以為冷卻液只是在做三件事：

• 幫引擎降溫
• 冬天防凍
• 避免水箱生鏽

這些都沒錯，但還不完整。

在冷卻系統裡，還有一種更隱性、更容易被忽略，但破壞力非常驚人的現象，叫做：

空蝕。

空蝕不是一般生鏽，也不是單純水流把金屬沖刷掉。

它的本質，是冷卻液中的微小氣泡在金屬表面附近高速坍縮，瞬間產生衝擊波、高速微射流，以及局部高溫高壓，長時間反覆攻擊金屬表面。

如果發生在水泵葉輪附近，可能讓葉片表面出現蜂窩狀坑洞、砂蝕痕跡，造成水泵效率下降。

如果發生在重型柴油引擎的濕式缸套外壁，嚴重時甚至可能造成缸套點蝕、針孔、冷卻液混入機油，最後演變成引擎大修。

自然界也有一個非常經典的空化案例：槍蝦，又稱 snapping shrimp 或 pistol shrimp。牠能透過快速閉合特化的大螯，產生高速水流與空化氣泡；氣泡坍縮時會產生強烈聲響與衝擊波，甚至出現短暫光閃。這個案例能幫助我們理解：空化氣泡坍縮不是普通泡泡破掉，而是一種能把能量集中到極小區域的流體力學現象。

所以冷卻液不是只有負責把熱帶走。

合適的冷卻液，也是在保護冷卻系統裡的金屬表面，降低空蝕、腐蝕、沉積與水泵損傷風險。

目錄

• 一、先講結論：空蝕不是生鏽，而是氣泡把金屬打壞
• 二、什麼是空化？液體在局部低壓下形成蒸氣泡
• 三、空蝕的殺傷力：微射流、衝擊波與槍蝦的空化氣泡
• 四、空蝕破壞的 5 個階段：從保護膜破壞到金屬穿孔
• 五、水泵葉輪空蝕：葉片不是被水沖壞，而是被氣泡慢慢咬爛
• 六、柴油濕式缸套空蝕：最典型、最具殺傷力的案例
• 七、空蝕、腐蝕、電蝕、沖蝕差在哪？
• 八、冷卻液如何防空蝕？不是阻止所有氣泡，而是降低破壞擴大
• 九、水箱蓋與系統壓力：壓力不足就是空化加速器
• 十、只加水、混用與冷卻液劣化，為什麼會放大空蝕傷害？
• 十一、不同冷卻液技術對空蝕保護有差嗎？
• 十二、一般乘用車、柴油商用車、工程機的風險差異
• 十三、如何預防空蝕與空蝕腐蝕？
• 十四、常見問題 FAQ
• 十五、總結：冷卻液是冷卻系統金屬的長期防護衣
• 延伸閱讀
• 參考文獻

一、先講結論：空蝕不是生鏽，而是氣泡把金屬打壞

很多車主看到水泵葉輪、水道或金屬表面出現坑洞，會直覺以為那就是「生鏽」或「冷卻液太酸」。

但有些坑洞，不一定是單純腐蝕造成的。

它可能是空蝕。

要理解這件事，先把三個名詞分開：

簡單說：

空化是氣泡形成與坍縮的現象，空蝕是氣泡坍縮後把金屬表面打壞的結果。

空蝕最可怕的地方，是它不是一次大爆炸，而是長時間、反覆、微小但高強度的衝擊。

每一次氣泡在金屬表面附近坍縮，都可能像微型水刀、微型液體鐵鎚一樣，敲打金屬表面。

一開始只是保護膜被破壞。

接著出現微小凹坑。

再來變成蜂窩狀坑洞。

最後可能造成金屬壁厚變薄、針孔、滲漏，甚至冷卻液混入機油或燃燒室。

所以這篇文章的核心觀念是：

空蝕不是水把金屬沖壞，而是氣泡坍縮時，把金屬一點一點打爛。

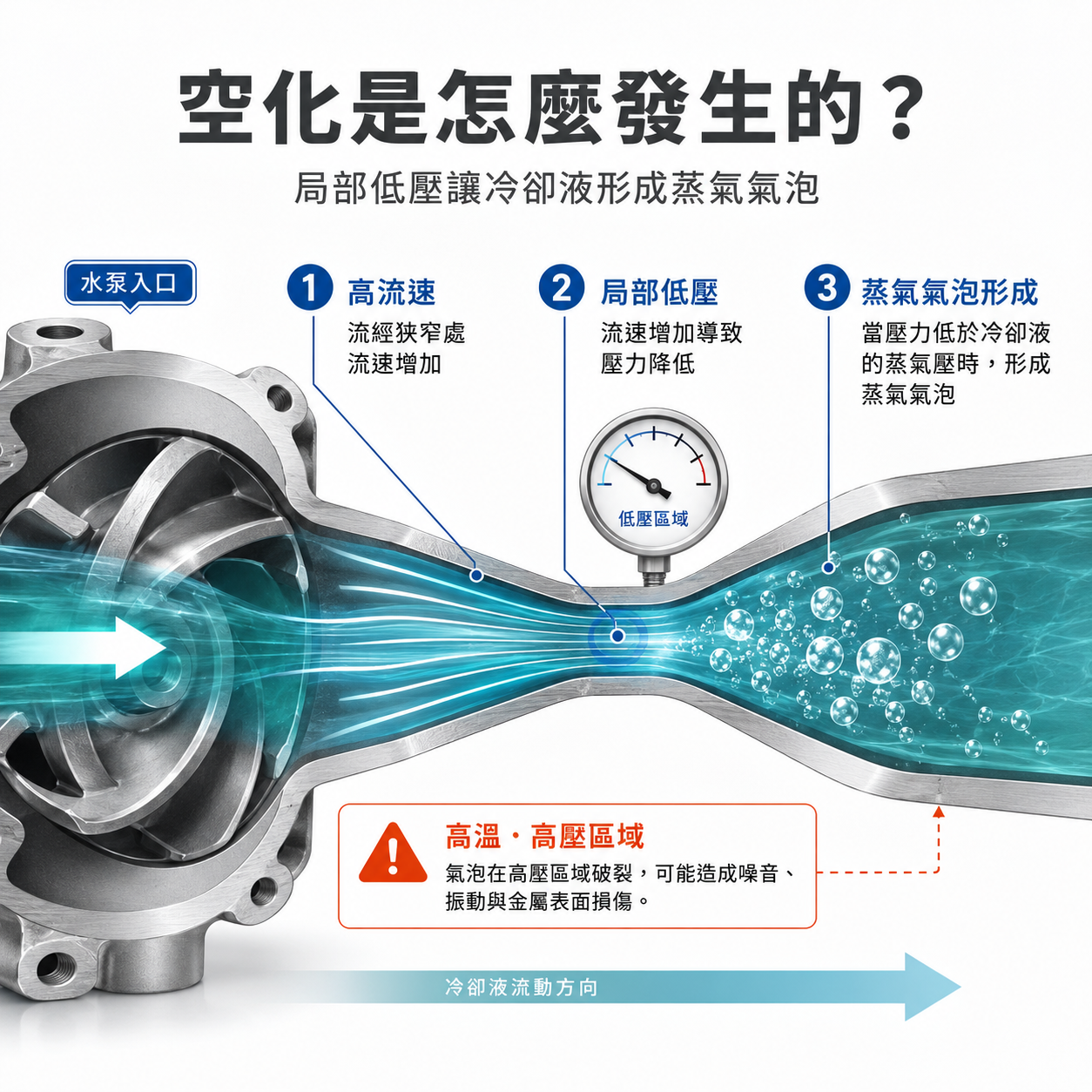

二、什麼是空化？液體在局部低壓下形成蒸氣泡

很多人聽到「氣泡」，會以為一定是水溫太高、冷卻液煮沸了。

但空化不一定是整個冷卻液都沸騰。

空化更精準的說法是：

當液體在某個局部區域的壓力降低到低於該溫度下的飽和蒸氣壓時，液體會在局部形成蒸氣泡。

也就是說，空化不是單純「水被加熱到沸點」才發生。

它也可能是因為局部壓力突然下降，讓液體在當下溫度下被迫汽化。

在汽車冷卻系統裡，可能出現局部低壓與壓力快速變化的位置包括：

• 水泵葉輪入口
• 水泵葉片高速旋轉區域
• 狹窄水道
• 流道急轉彎處
• 局部熱點附近
• 冷卻液不足或系統有空氣時的循環區域
• 重型柴油引擎濕式缸套外壁震動區域

當蒸氣泡形成後，如果它被冷卻液帶到壓力較高的位置，氣泡就會快速坍縮。

真正對材料造成破壞的，不是氣泡形成那一刻，而是氣泡坍縮那一瞬間。

可以這樣理解：

空化是氣泡出現，空蝕是氣泡崩潰後開始傷害金屬。

三、空蝕的殺傷力：微射流、衝擊波與槍蝦的空化氣泡

空蝕為什麼這麼可怕？

因為氣泡不是像肥皂泡一樣輕輕破掉。

當蒸氣泡進入高壓區域後，周圍液體會高速向內擠壓氣泡，使氣泡在極短時間內坍縮。

如果氣泡是在遠離金屬表面的地方坍縮，主要可能形成衝擊波與壓力脈衝。

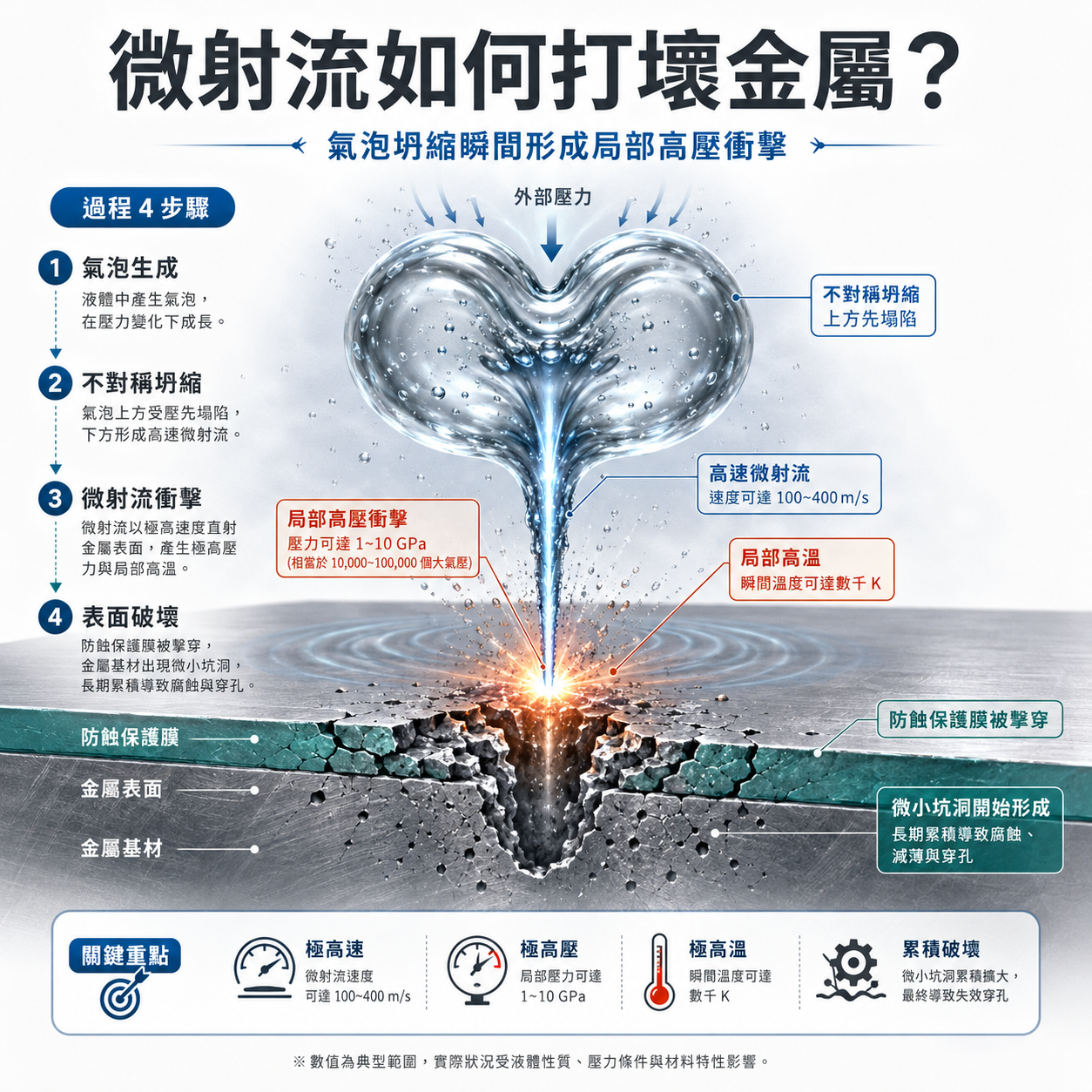

但如果氣泡是在金屬表面附近坍縮，情況會更麻煩。

因為金屬壁面會讓氣泡無法對稱崩潰，氣泡會發生不對稱坍縮，並形成一道朝向金屬表面的高速微射流。

這道微射流可以想像成：

• 微型水刀
• 微型液體鐵鎚
• 局部高壓針刺
• 每秒反覆打擊金屬表面的流體子彈

在流體力學研究中，氣泡坍縮可以產生極高的局部壓力、局部高溫、衝擊波與高速微射流。

不過這裡要講得很精準：

這些高壓、高溫是氣泡坍縮瞬間、極小範圍、微尺度的局部現象，不代表整個冷卻液都變成數千度，也不代表每一顆氣泡都一定達到相同強度。

但對金屬表面來說，即使每一次衝擊都只發生在極小範圍，只要次數夠多、時間夠長，就足以造成材料疲勞、保護膜破壞、金屬剝離與坑洞累積。

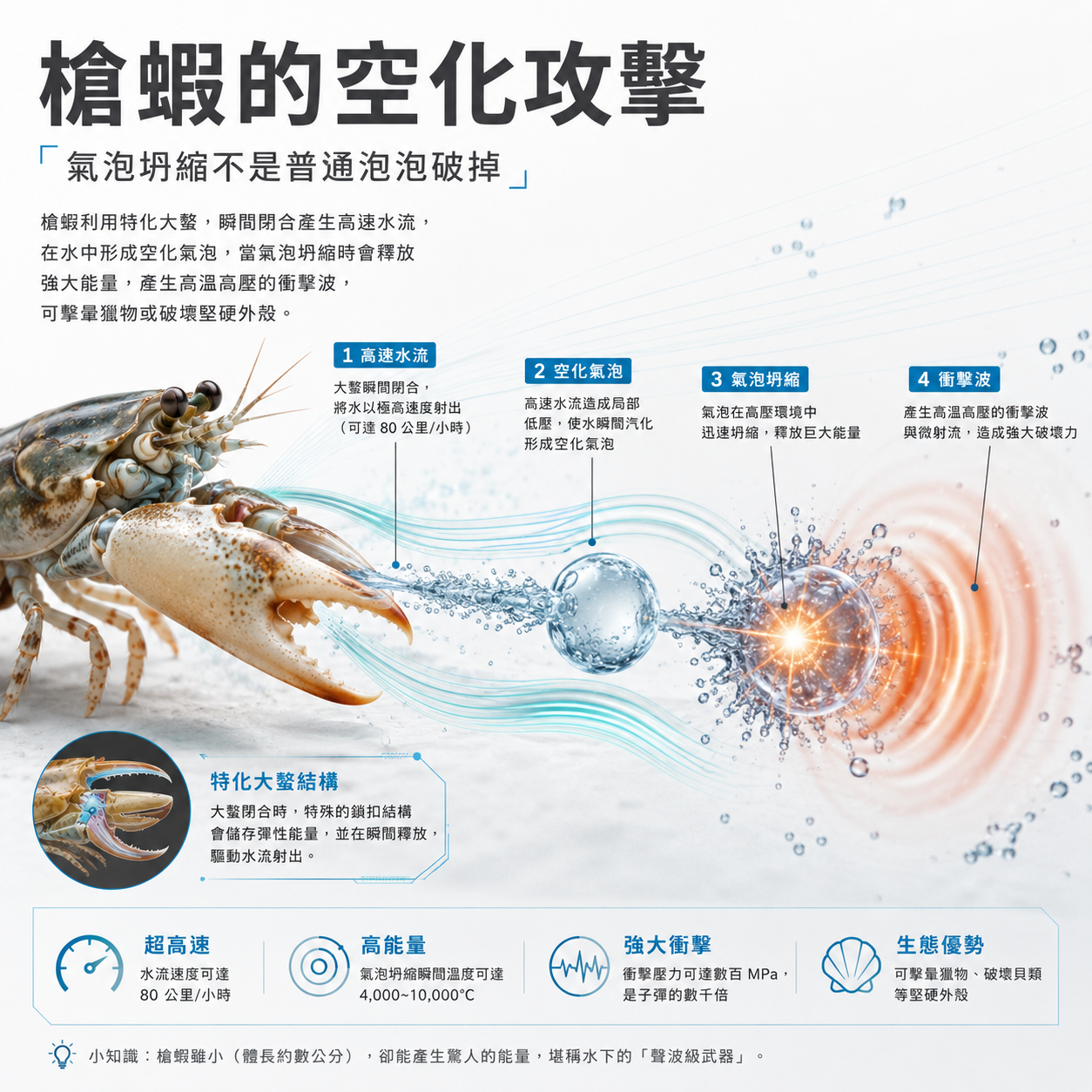

生物界案例：槍蝦如何用空化氣泡震暈獵物？

如果覺得「氣泡坍縮會破壞金屬」聽起來太抽象，可以看自然界裡一個非常經典的案例：槍蝦。

槍蝦又常被稱為 snapping shrimp 或 pistol shrimp。牠有一隻特化的大螯，當牠快速閉合大螯時，會射出高速水流，讓水流周圍形成局部低壓區，進而產生空化氣泡。

這個氣泡隨後會迅速坍縮，並產生強烈聲響與衝擊波。研究指出，槍蝦的巨大聲響並不是單純來自螯夾閉合，而是來自空化氣泡坍縮。

更有意思的是，Nature 於 2001 年刊登的研究指出，槍蝦產生的空化氣泡在坍縮時會出現短暫光閃，顯示泡內可能出現至少約 5,000 K 的極端局部溫度。

這裡同樣要注意：

槍蝦案例中的高溫與高壓，是氣泡坍縮瞬間、極小尺度內的能量集中，不是整片海水都變成高溫。

但這個案例非常適合用來理解空蝕的本質：

真正可怕的不是氣泡形成，而是氣泡坍縮時產生的衝擊波、微射流與局部高溫高壓。

槍蝦利用這種空化氣泡來震暈獵物；在冷卻系統裡，如果類似的氣泡坍縮長期發生在水泵葉輪、局部水道或濕式缸套表面附近，就可能把金屬保護膜打破，進一步形成坑蝕、蜂窩狀侵蝕與材料剝落。

因此，空化不是「泡泡很多」這麼簡單，而是一種能把流體能量集中到微小區域的破壞機制。

空蝕不是一次打爆金屬，而是用每秒無數次的微小攻擊，把金屬表面從保護膜、微坑、蜂窩坑洞，一路打到壁厚變薄甚至穿孔。

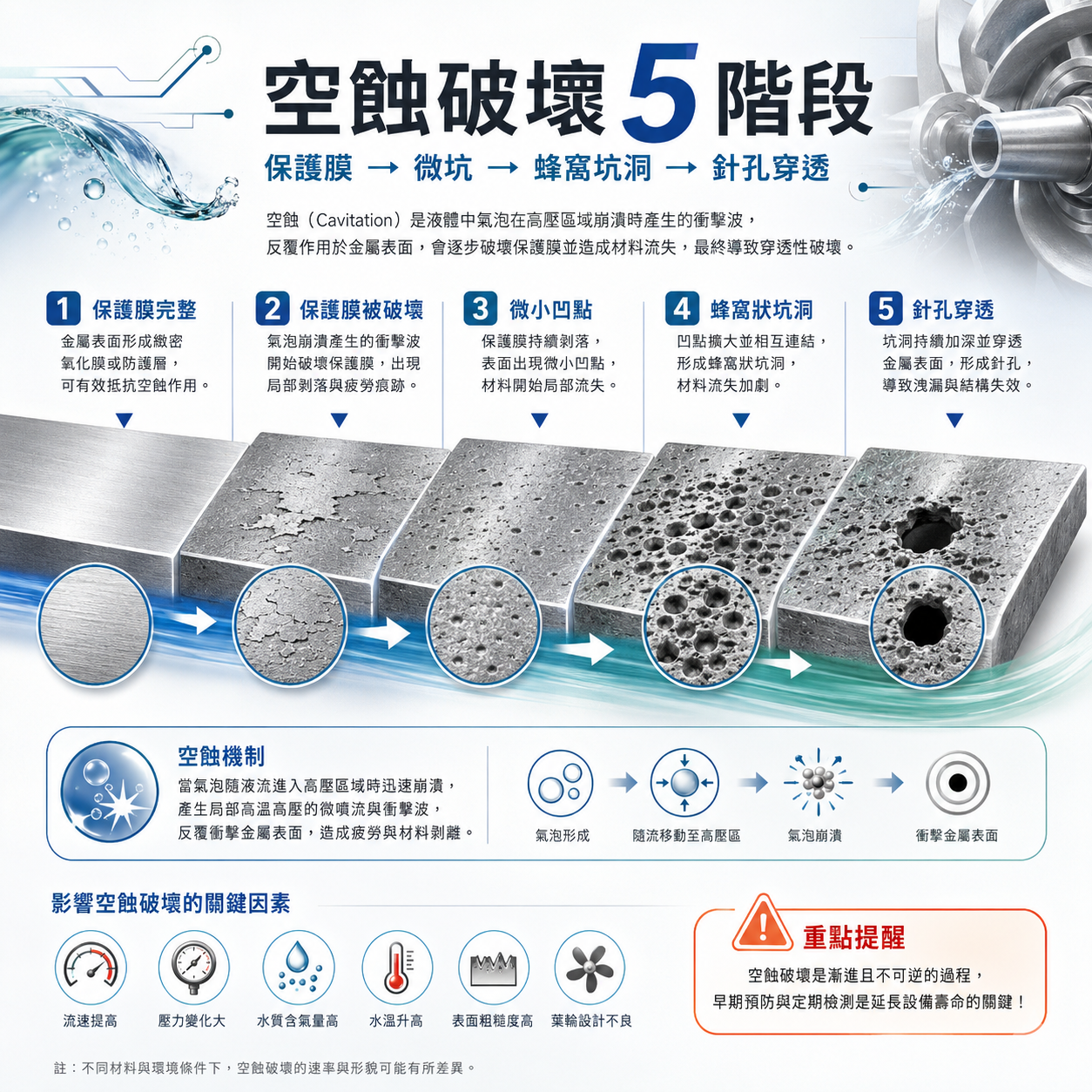

四、空蝕破壞的 5 個階段：從保護膜破壞到金屬穿孔

空蝕通常不是一天就造成嚴重破壞。

它更像是長時間累積的慢性傷害。

可以分成五個階段理解：

這也是為什麼空蝕常常很難在早期被車主發現。

因為一開始它不是像水管爆裂那樣突然噴水，而是在金屬表面慢慢打出坑洞。

等到車主發現冷卻液異常減少、水泵效率下降、水溫不穩、機油乳化或引擎過熱時，破壞可能已經累積很久。

所以空蝕最可怕的地方不是「馬上壞」，而是：

它可能在你看不到的水泵葉輪、水道內側或缸套外壁，一點一點把金屬打薄。

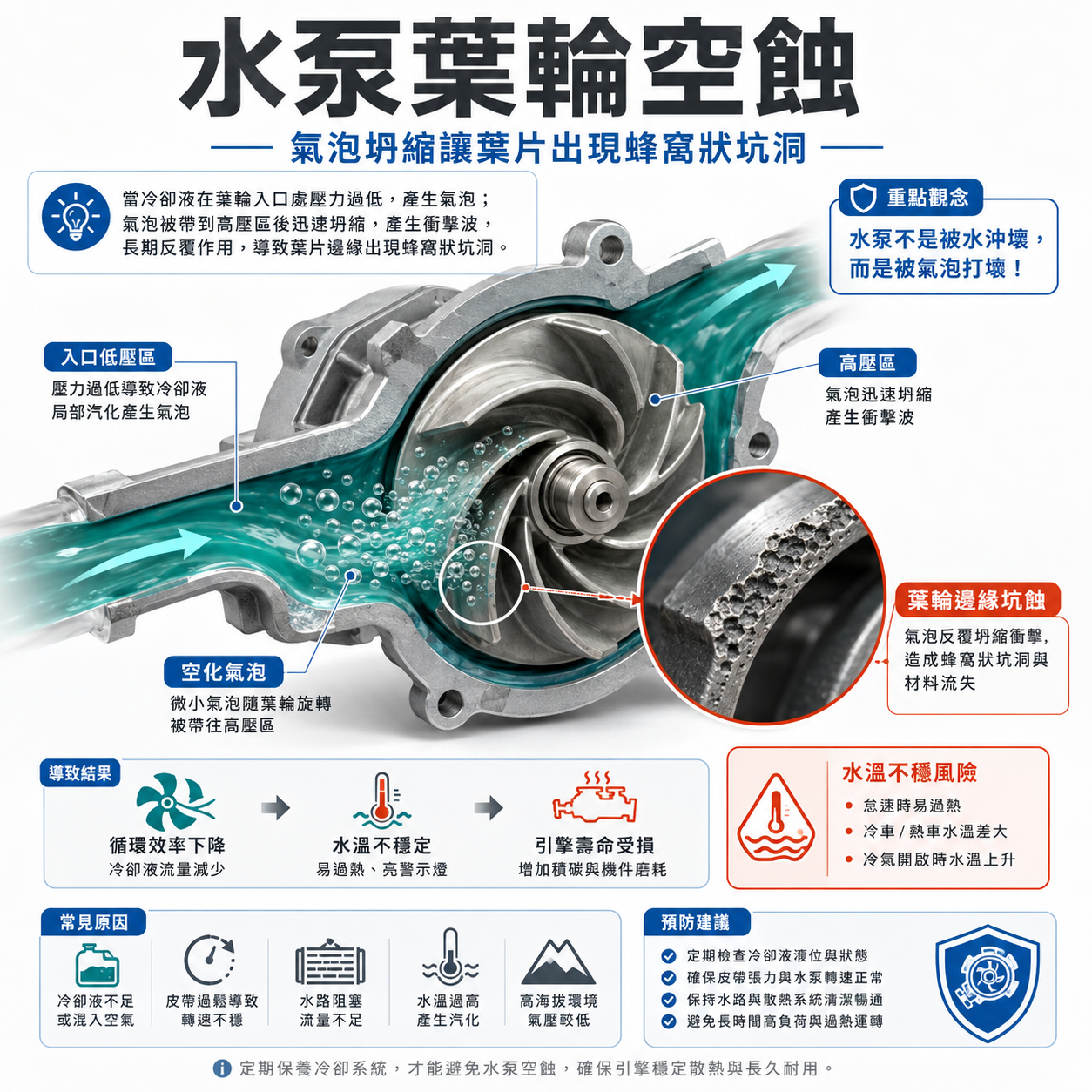

五、水泵葉輪空蝕：葉片不是被水沖壞，而是被氣泡慢慢咬爛

對一般乘用車車主來說，空蝕最容易理解的零件，就是水泵。

水泵的工作，是推動冷卻液在引擎、水箱、暖風水箱與冷卻管路中循環。

當水泵葉輪高速旋轉時，葉輪入口與葉片周圍會出現壓力變化。如果局部壓力過低，就可能形成蒸氣泡。

當這些氣泡在葉輪表面或附近坍縮，就會對葉輪造成空蝕侵蝕。

水泵葉輪空蝕常見表現包括：

• 葉輪表面出現細小坑洞
• 葉片邊緣被侵蝕
• 表面呈現砂蝕感或蜂窩狀痕跡
• 金屬或塑膠複合葉輪表面變粗糙
• 水泵循環效率下降
• 高負荷或高速時水溫不穩
• 嚴重時出現水泵異音、漏水或過熱

哪些情況可能增加水泵空蝕風險？

• 冷卻液不足
• 系統內有空氣，排空氣不完全
• 水箱蓋失壓，系統壓力不足
• 冷卻液劣化，抗泡與防蝕能力下降
• 長期只加水，缺少防蝕添加劑
• 水泵老化或葉輪設計 / 狀態不良
• 局部過熱，導致局部氣泡更容易形成

很多人會說水泵葉輪是被水沖壞。

但更精準的說法是：

水泵葉輪不是被水慢慢沖爛，而是被氣泡在表面坍縮時的微型衝擊慢慢打爛。

這也是為什麼冷卻液不是只要「有水」就好。

冷卻液必須維持正確濃度、合適規範、良好防蝕能力與正常系統壓力，才有機會降低水泵與金屬表面的長期損傷。

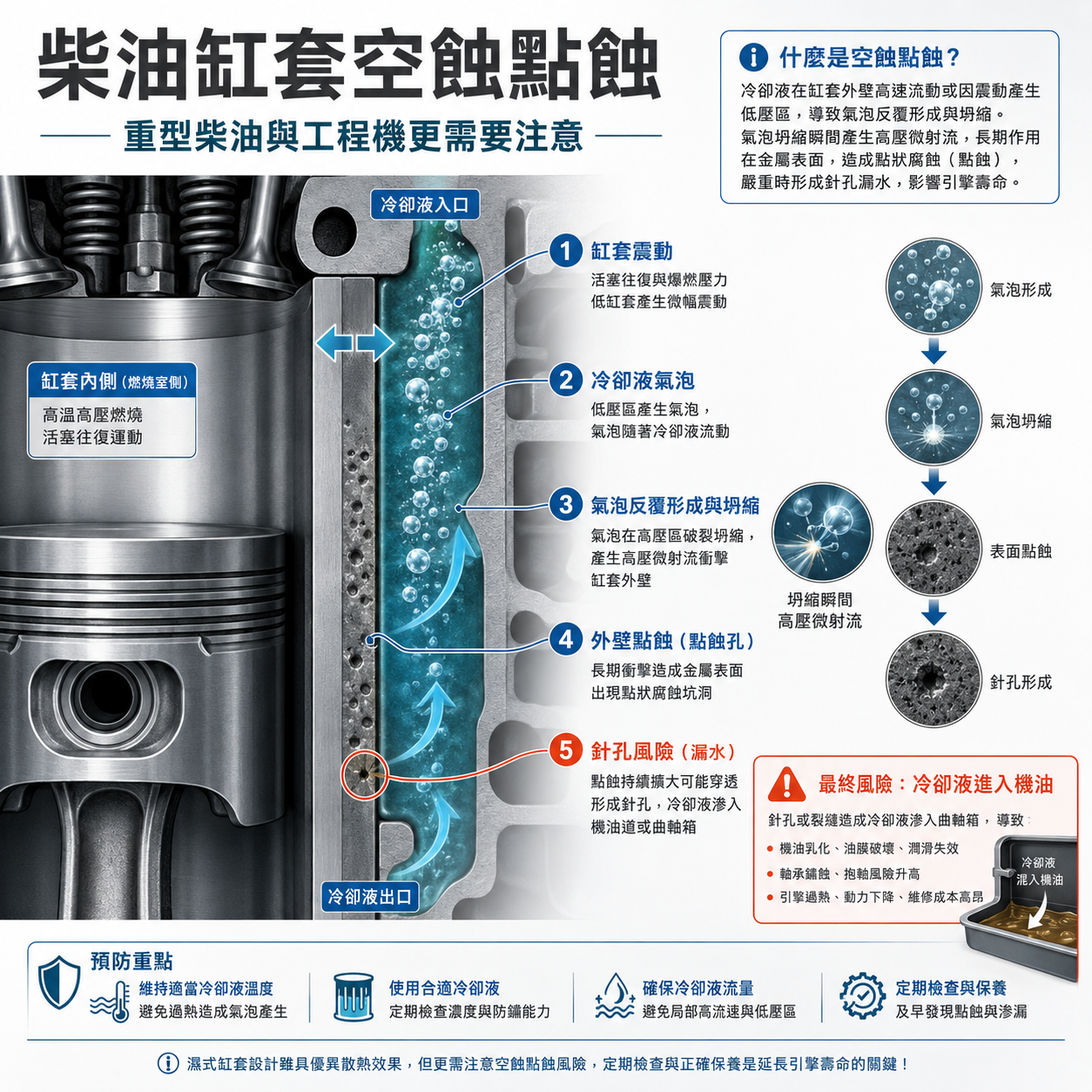

六、柴油濕式缸套空蝕：最典型、最具殺傷力的案例

如果要講空蝕最有代表性的引擎案例，就不能不提重型柴油引擎的濕式缸套。

濕式缸套的特點是：

缸套外壁直接接觸冷卻液。

這種設計在重型柴油、商用車、大巴士、工程機、農機等引擎中較常見。

柴油引擎燃燒壓力高，活塞運動與燃燒壓力會讓缸套產生震動與壓力脈衝。當缸套外壁高速震動時，外側冷卻液中的局部壓力會反覆變化，可能在缸套外壁附近形成氣泡。

這些氣泡一旦在缸套表面附近坍縮，就會造成缸套外壁點蝕。

一開始只是小坑。

接著坑洞變深。

最後可能形成針孔。

當缸套被打出針孔後，問題就不只是冷卻液保養了，而是可能變成引擎嚴重故障。

濕式缸套空蝕嚴重時可能造成：

• 冷卻液異常減少
• 冷卻液進入機油
• 機油乳化，俗稱變奶茶
• 汽缸燃燒異常
• 軸承潤滑能力下降
• 引擎過熱
• 活塞、缸套、軸承損傷
• 嚴重時需要大修

這也是為什麼重型柴油冷卻液特別重視缸套點蝕保護。

ASTM D7583 曾被稱為 John Deere Coolant Cavitation Test，其目的就是用重型柴油引擎評估冷卻液對缸套空蝕點蝕的保護能力。這代表空蝕不是理論上的名詞，而是冷卻液規範與測試中真實存在的破壞模式。

不過這裡要特別提醒：

一般汽油轎車或 SUV 車主不用因此恐慌。

濕式缸套空蝕穿孔，更典型地出現在重型柴油、商用車、工程機、農機等引擎設計。

一般乘用車更需要注意的是：

• 水泵葉輪空蝕
• 局部水道侵蝕
• 冷卻液劣化
• 水箱蓋失壓
• 冷卻液不足
• 排空氣不完全
• 長期只加水造成防蝕能力不足

簡單說：

柴油重型車要特別怕缸套被打出針孔；一般乘用車則要注意水泵、水道、壓力與冷卻液狀態。

七、空蝕、腐蝕、電蝕、沖蝕差在哪？

冷卻系統裡的金屬損傷，不是全部都叫生鏽。

不同破壞機制，原因不同，預防方式也不同。

在真實冷卻系統中，這些破壞常常不是單獨發生，而是互相加速。

例如：

空蝕先把金屬表面的防護膜打掉，讓新鮮金屬暴露出來。

接著，腐蝕反應開始攻擊這些裸露金屬。

如果冷卻液劣化、pH 失衡、防蝕添加劑耗損，腐蝕就更容易擴大。

所以可以這樣理解：

空蝕負責打開金屬傷口，腐蝕負責把傷口擴大。

這也是為什麼只加水、混用錯誤冷卻液、長期不換水箱精，會讓冷卻系統金屬保護能力下降。

不是所有坑洞都叫生鏽；有些坑，是氣泡打出來的。

八、冷卻液如何防空蝕？不是阻止所有氣泡，而是降低破壞擴大

講到這裡，很多人會問：

那冷卻液到底能不能防空蝕？

答案要講精準一點：

冷卻液不是魔法，它不一定能完全阻止所有空化氣泡產生；但好的冷卻液可以透過防蝕添加劑、抗泡能力、pH 緩衝與金屬保護膜，降低空蝕後續破壞與腐蝕擴大的速度。

冷卻液的保護功能，主要包括：

• 在金屬表面形成防蝕保護膜
• 降低鋁、鐵、銅、黃銅、焊錫等多金屬腐蝕
• 維持 pH 緩衝，避免酸化加速腐蝕
• 控制泡沫，維持冷卻液循環穩定
• 降低水垢與沉積物，避免熱傳效率下降
• 在重型柴油應用中，提供缸套點蝕保護

重型柴油冷卻液常會討論 nitrite、molybdate、SCA 補充添加劑與 ELC 長效冷卻液。

這是因為重型柴油引擎的濕式缸套空蝕風險較高，冷卻液需要提供更明確的缸套點蝕防護。

例如，nitrite 常被用於提供缸套點蝕與鋼鐵、鑄鐵腐蝕保護；molybdate 與 nitrite 搭配時，也常被用於提升缸套點蝕保護。

但這裡要非常注意：

這不代表所有車都應該使用含 nitrite / molybdate 的重型柴油冷卻液，也不代表一般乘用車可以自行亂加 SCA 補充添加劑。

乘用車、日系車、歐洲車、油電車、鋁合金引擎、複合材料水泵與現代散熱器，都有各自的冷卻液規範與材料相容性需求。

所以正確觀念是：

冷卻液防護不是看單一添加劑名稱，而是看完整配方、OEM 規範、材料相容性與適用引擎。

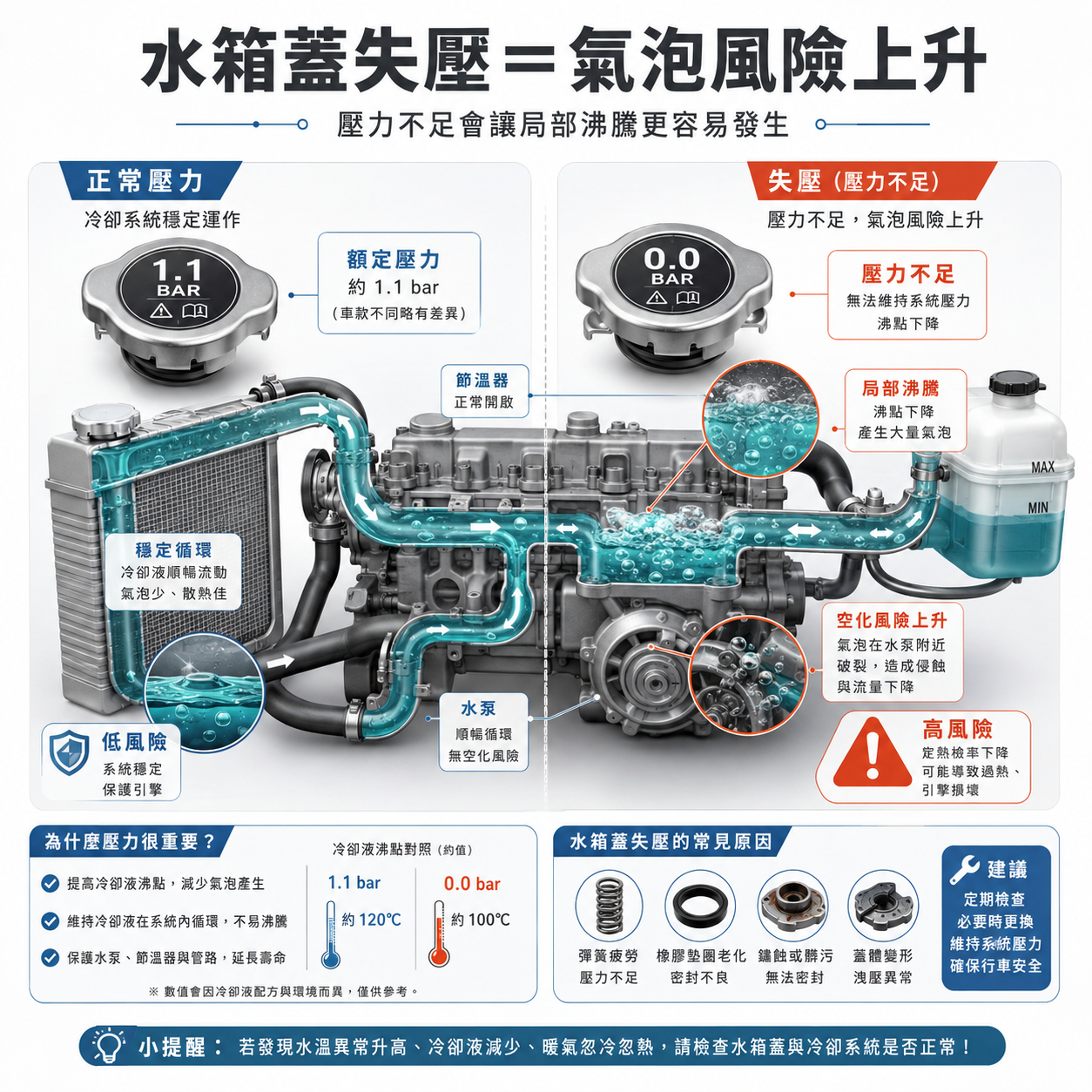

九、水箱蓋與系統壓力：壓力不足就是空化加速器

很多車主會忽略水箱蓋。

但水箱蓋不是普通蓋子，它是冷卻系統壓力控制的重要零件。

冷卻系統加壓有一個重要目的：

提高冷卻液沸點，降低局部沸騰與氣泡形成風險。

如果水箱蓋失壓、壓力閥失效、管路漏氣，冷卻系統無法維持正常壓力，就可能讓局部沸騰更容易發生。

局部沸騰與氣泡變多後，水泵、水道、局部熱點附近就更容易出現空化與空蝕問題。

以下狀況都可能讓氣泡問題惡化：

• 水箱蓋壓力不足
• 副水箱液位異常
• 冷卻液不足
• 水管滲漏或吸入空氣
• 更換冷卻液後排空氣不完全
• 引擎局部過熱
• 水泵效率下降

所以冷卻液抗空蝕，不只靠水箱精本身。

它還需要整個冷卻系統維持正確壓力、正確液位與穩定循環。

水箱蓋不是小零件，它是冷卻系統壓力防線；壓力失守，氣泡就更容易成為破壞者。

十、只加水、混用與冷卻液劣化，為什麼會放大空蝕傷害？

很多車主會想：

冷卻系統不就是水在循環嗎？那只加水不就好了？

這是非常危險的簡化。

只加水的問題，不是水完全不能帶走熱，而是它缺少完整冷卻液配方應有的保護系統。

長期只加水可能帶來以下問題：

• 缺少防蝕添加劑
• 缺少 pH 緩衝能力
• 缺少多金屬保護能力
• 抗泡與沉積控制不足
• 自來水礦物質可能造成水垢
• 水泵、水道、散熱器與金屬表面保護不足
• 空蝕打破表面後，腐蝕更容易擴大

空蝕和只加水的關係，可以這樣理解：

只加水不一定直接製造每一個空化氣泡，但它會讓金屬表面缺少防護。當空蝕把表面打破後，腐蝕更容易趁機擴大傷口。

而冷卻液混用或劣化，也會放大風險。

例如：

• 不同技術路線冷卻液混用，可能降低添加劑相容性
• 冷卻液使用過久，防蝕添加劑逐漸消耗
• pH 緩衝能力下降，腐蝕風險增加
• 膠化、沉澱、混濁可能影響循環與熱傳
• 水垢與沉積物可能造成局部熱點
• 局部熱點與壓力變化又可能增加氣泡問題

所以不要把冷卻液保養簡化成「有水就好」。

只加水不是省保養，而是讓金屬在空蝕面前少了一層防護衣。

十一、不同冷卻液技術對空蝕保護有差嗎？

市面上的冷卻液常見技術包含：

• IAT，無機酸技術
• OAT，有機酸技術
• HOAT，混合有機酸技術
• P-OAT，磷酸鹽有機酸技術
• Si-OAT，矽酸鹽有機酸技術
• ELC，重型柴油常見的長效冷卻液
• SCA，重型柴油補充冷卻液添加劑

不同技術路線的保護邏輯不同。

有些配方依靠傳統無機防蝕添加劑快速建立保護膜。

有些配方依靠有機酸技術，在特定金屬腐蝕點提供長效保護。

有些重型柴油冷卻液會搭配 nitrite、molybdate 或 SCA 管理缸套點蝕風險。

但這裡不能用一句話說：

哪一種技術一定最好。

比較正確的判斷方式是：

• 看車主手冊要求的冷卻液規範
• 看 OEM 原廠認證
• 看冷卻系統材質
• 看是乘用車、柴油商用車還是工程機
• 看冷卻液是否符合相關測試與標準
• 不要只看顏色判斷配方
• 不要自行混加不明添加劑

尤其要注意：

顏色不是規範。

紅色、綠色、藍色、粉紅色，只是染料與品牌識別的一部分，不代表一定是哪一種配方，也不能直接判斷抗空蝕能力。

選冷卻液時，不要只問：

「我的車原本是什麼顏色？」

而是要問：

「我的車主手冊要求什麼規範？這瓶冷卻液是否符合原廠要求？」

車百購建議車主依原廠規範選擇冷卻液，避免只加水、亂混規格或自行添加來路不明的補充劑。

十二、一般乘用車、柴油商用車、工程機的風險差異

空蝕很重要，但也不能把所有車都講成同一種風險。

不同車型、不同引擎設計，空蝕關注點不同。

一般乘用車車主的重點不是每天擔心缸套穿孔。

更實際的是：

• 不要長期只加水
• 不要混錯冷卻液
• 不要忽略水箱蓋失壓
• 換冷卻液後要確實排空氣
• 水泵有異音、漏水、水溫不穩時要檢查

柴油商用車、重型車隊、工程機與農機，則要更嚴格看待冷卻液規範、SCA / ELC 管理、缸套點蝕保護與定期檢測。

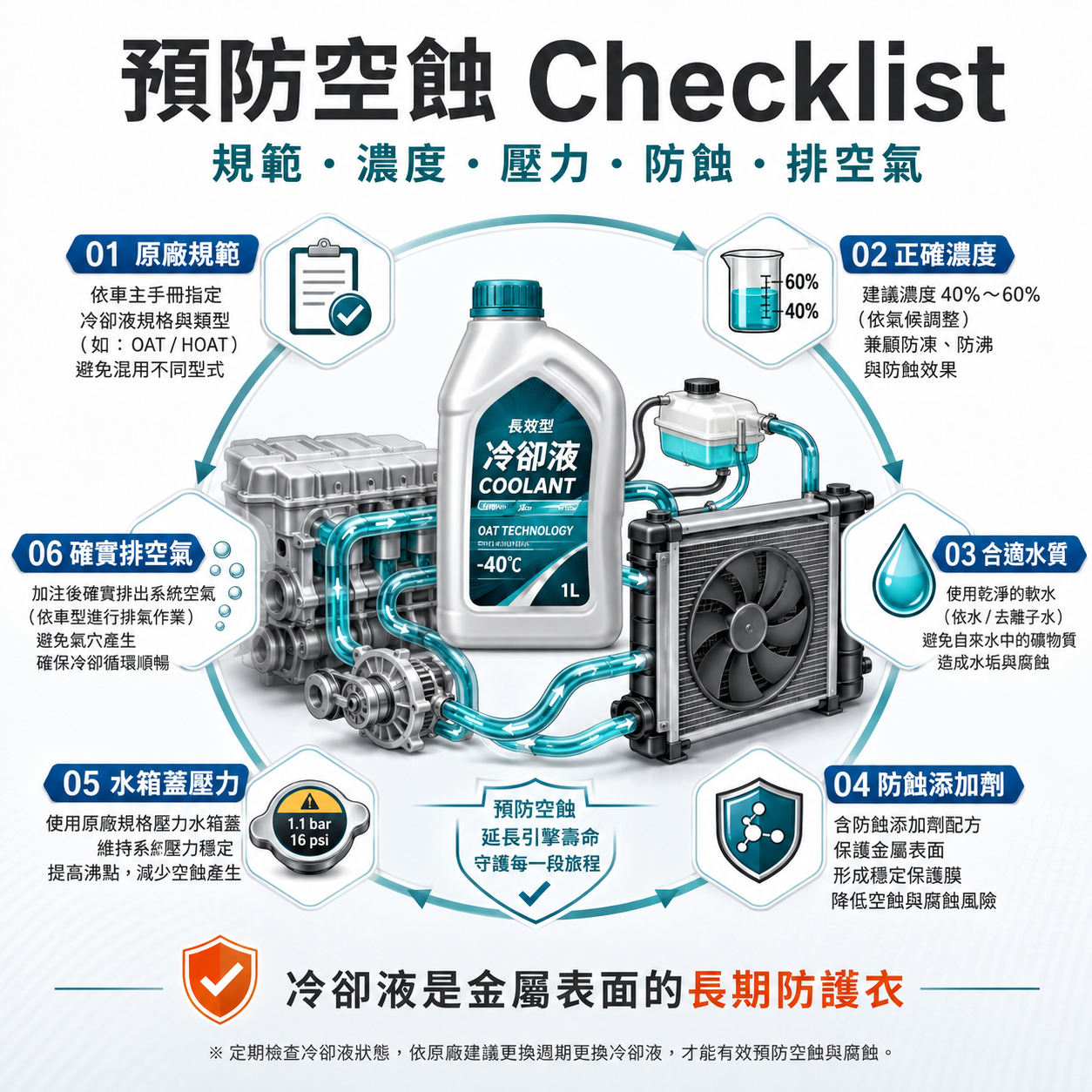

十三、如何預防空蝕與空蝕腐蝕？

空蝕不是靠單一產品或單一動作就能完全避免。

它需要冷卻液、系統壓力、水泵狀態、管路氣密、濃度與保養習慣一起維持。

車主可以照以下 Checklist 檢查：

1. 使用符合原廠規範的冷卻液，不要只看顏色或價格。
2. 不要長期只加水，尤其不要長期只補自來水。
3. 不要亂混不同技術路線冷卻液，例如不確定規格時直接混加不同顏色或不同品牌。
4. 濃縮液要依比例稀釋，不要濃度太低，也不要以為越濃越好。
5. 使用合適水質，避免自來水礦物質長期造成水垢與沉積物。
6. 定期檢查水箱蓋，壓力不足會讓局部沸騰與氣泡問題更容易發生。
7. 檢查副水箱液位，冷車與熱車液位變化要合理。
8. 更換冷卻液後確實排空氣，避免氣穴影響循環。
9. 注意水泵異音、漏水與水溫不穩，這些可能是循環異常警訊。
10. 重型柴油與工程機應依規範檢測，包含 nitrite / molybdate / SCA 或使用合格 ELC 冷卻液。
11. 不要自行加入來路不明的水箱添加劑，錯誤添加可能造成沉積、膠化或相容性問題。
12. 冷卻液變咖啡色、有油膜、膠化或沉澱時要檢查，不要只補水了事。

最重要的是：

冷卻液保養不是只看水有沒有滿，而是看整個冷卻系統還有沒有維持正確的化學保護與壓力環境。

十四、常見問題 FAQ

Q1：空化和空蝕一樣嗎？

不一樣。

空化是液體在局部低壓下形成蒸氣泡，並在高壓區坍縮的現象。

空蝕則是氣泡坍縮後，對金屬或材料表面造成侵蝕、坑洞與剝落的破壞結果。

Q2：空蝕是不是就是生鏽？

不是。

空蝕主要是氣泡坍縮造成的物理衝擊；生鏽或腐蝕則是化學或電化學反應。

但兩者會互相加速。空蝕把金屬表面打破後，腐蝕更容易擴大傷口。

Q3：一般轎車也會空蝕嗎？

可能會，但一般乘用車更常見的關注點是水泵葉輪、局部水道與冷卻液劣化。

濕式缸套穿孔則更典型地出現在重型柴油、商用車、工程機與農機引擎。

Q4：水泵空蝕會有什麼症狀？

可能包括水泵效率下降、水溫不穩、高負荷時容易升溫、水泵異音、漏水，拆下水泵後可能看到葉輪表面有坑洞、砂蝕或蜂窩狀痕跡。

Q5：柴油車為什麼特別怕缸套空蝕？

重型柴油引擎常見濕式缸套設計，缸套外壁直接接觸冷卻液。

柴油引擎燃燒壓力高，缸套震動會讓外壁附近冷卻液壓力反覆變化，形成氣泡與坍縮。長期下來可能造成缸套點蝕與針孔。

Q6：只加水會不會增加空蝕風險？

只加水不一定直接製造每一個空化氣泡，但會讓冷卻系統缺少防蝕添加劑、pH 緩衝、抗泡與多金屬保護。

當空蝕把金屬表面打破後，腐蝕更容易趁機擴大。

Q7：水箱蓋壞掉會不會加重空蝕？

會增加風險。

水箱蓋失壓會讓冷卻系統壓力不足，降低冷卻液沸點，使局部沸騰與氣泡問題更容易發生。

Q8：冷卻液顏色能判斷抗空蝕能力嗎？

不能。

顏色主要是染料或品牌識別，不能直接代表 IAT、OAT、HOAT、P-OAT、Si-OAT，也不能直接判斷抗空蝕能力。

真正重要的是原廠規範、配方技術、材料相容性與產品認證。

Q9：需要額外加防空蝕添加劑嗎？

一般乘用車不建議自行亂加。

重型柴油、商用車或工程機，應依照原廠規範與冷卻液技術要求管理 SCA、ELC 或相關檢測。

錯誤添加不明補充劑，可能造成沉積、膠化、腐蝕或相容性問題。

Q10：OAT 沒有亞硝酸鹽，是不是防空蝕比較差？

不一定。

不同冷卻液技術有不同保護方式，不能只用有沒有 nitrite 判斷好壞。

重型柴油應看相關規範與測試能力；乘用車則應以 OEM 原廠冷卻液要求為主。

Q11：槍蝦案例和汽車冷卻系統有什麼關係？

槍蝦案例不是說汽車冷卻系統每一顆氣泡都會產生相同強度，而是用來說明空化氣泡坍縮時，確實可能產生很強的局部能量集中。

在槍蝦身上，空化氣泡坍縮可以產生強烈聲響與衝擊波；在冷卻系統裡，如果氣泡長期在金屬表面附近坍縮，就可能造成空蝕侵蝕。

十五、總結：冷卻液是冷卻系統金屬的長期防護衣

空蝕不是一般車主每天都會聽到的名詞，但它是真實存在於流體機械與冷卻系統中的破壞機制。

當冷卻液在局部低壓區形成蒸氣泡，並在高壓區高速坍縮時，可能產生衝擊波、高速微射流與局部高溫高壓。

槍蝦利用空化氣泡坍縮產生的聲響與衝擊波來震暈獵物，正好讓我們理解：氣泡坍縮不是溫和現象，而是能把流體能量集中到微小區域的強烈物理過程。

在冷卻系統中，如果這些作用發生在金屬表面附近，就可能長期造成水泵葉輪、水道或柴油濕式缸套的材料破壞。

所以冷卻液不是只有防凍、防鏽、降溫。

真正合適的冷卻液，還必須提供：

• 防蝕添加劑保護
• pH 緩衝能力
• 抗泡與穩定循環
• 水垢與沉積物控制
• 多金屬材料相容性
• 符合 OEM 規範的長期保護

車主不需要因為空蝕而過度恐慌，但也不能把冷卻液保養看得太簡單。

不要長期只加水。

不要只看顏色選水箱精。

不要忽略水箱蓋與系統壓力。

不要混用不明規格冷卻液。

不要把重型柴油添加劑邏輯直接套用到所有乘用車。

最後記住一句話：

空蝕負責打開金屬傷口，腐蝕負責把傷口擴大；而合適的冷卻液，就是冷卻系統金屬表面的長期防護衣。

延伸閱讀

• 冷卻液是什麼？水箱精、防凍液差在哪？顏色、種類與更換週期完整解析
  先建立冷卻液的基礎概念，理解水箱精、防凍液、濃度與防蝕功能。
• 水箱精顏色可以混嗎？紅色、綠色、藍色、粉紅色冷卻液差異與混用風險解析
  了解為什麼顏色不能直接代表冷卻液規範與配方技術。
• 冷卻液多久換一次？水箱精不換會怎樣？更換週期與劣化警訊完整解析
  冷卻液劣化後，防蝕添加劑與 pH 緩衝能力都可能下降。
• 水箱蓋壞掉會怎樣？冷卻系統壓力、沸點下降與副水箱異常完整解析
  進一步了解水箱蓋失壓為什麼會影響沸點、氣泡與過熱風險。
• 散熱器堵塞或漏水怎麼判斷？水箱故障、散熱不良與過熱症狀解析
  水箱堵塞與散熱效率下降，可能讓局部熱點與氣泡問題惡化。
• 冷卻液規範是什麼？ASTM、SAE、JIS 與原廠認證一次看懂
  看懂冷卻液規範與測試，不要只靠顏色或包裝選水箱精。
• 冷卻液 OEM 原廠認證怎麼看？Toyota、Honda、VW、BMW、Mercedes-Benz 水箱精規範差異解析
  不同車廠冷卻系統材質與配方需求不同，應依原廠規範選擇。
• 濃縮冷卻液怎麼稀釋？50/50 比例、自來水風險與水質選擇完整解析
  冷卻液濃度與水質會影響防凍、防沸、防蝕與沉積控制。
• 水箱可以只加水嗎？臨時補水、長期只加水與冷卻系統腐蝕風險解析
  只加水不只是不防凍，也會讓冷卻系統缺少完整防蝕保護。
• 冷卻液怎麼檢測？濃度計、冰點計、pH 試紙、電壓測試與水箱精健康判斷
  透過濃度、pH、電壓與外觀檢查，判斷冷卻液健康狀態。

參考文獻

1. ASTM International, ASTM D7583-16(2023), Standard Test Method for John Deere Coolant Cavitation Test. ASTM 說明此測試用於評估重型柴油引擎冷卻液對缸套空蝕點蝕保護能力；ASTM 標準清單亦顯示 D7583-16(2023) 已於 2025 年列為 Withdrawn，實務引用時仍應以最新 ASTM / OEM 規範為準。
   https://www.astm.org/d7583-16.html
2. ASTM International, ASTM D3306, Standard Specification for Glycol Base Engine Coolant for Automobile and Light-Duty Service. 規範涵蓋汽車與輕型車用乙二醇 / 丙二醇基冷卻液，並說明適當濃度下可提供防凍、防沸與防腐蝕保護。
   https://www.astm.org/d3306-11.html
3. ASTM International, ASTM D1384, Standard Test Method for Corrosion Test for Engine Coolants in Glassware. 用於評估引擎冷卻液對金屬試片的腐蝕影響。
   https://www.astm.org/d1384-05r19.html
4. ASTM D6210, Standard Specification for Fully-Formulated Glycol Base Engine Coolant for Heavy-Duty Engines. 重型柴油冷卻液規範中，包含對 cavitation corrosion / liner pitting 的保護要求。
   https://standards.iteh.ai/catalog/standards/astm/3a6e8aa8-afd0-4c23-a3eb-3b06b0109812/astm-d6210-17
5. Cummins / Fleetguard, Coolant and Chemicals Catalogue. 資料中說明 nitrite、molybdate 與 liner pitting protection 的關係，以及 OAT、SCA 等冷卻液技術。
   https://www.cummins.com/sites/default/files/South%20Pacific/Coolant_Chemicals_Catalogue_FINAL_WEB.pdf
6. Versluis, M., Schmitz, B., von der Heydt, A., Lohse, D., How snapping shrimp snap: through cavitating bubbles, Science, 2000. 高速影像與水聽器量測顯示，槍蝦快速閉合大螯會產生高速水流與空化氣泡，聲響主要來自空化氣泡坍縮，而不是單純來自螯閉合。
   https://pubmed.ncbi.nlm.nih.gov/11000111/
7. Lohse, D., Schmitz, B., Versluis, M., Snapping shrimp make flashing bubbles, Nature, 2001. 研究指出槍蝦空化氣泡坍縮時會發出短暫光閃，顯示泡內可能出現至少約 5,000 K 的極端局部溫度。
   https://pubmed.ncbi.nlm.nih.gov/11586346/
8. Tian, L. et al., Study on the liquid jet and shock wave produced by a near-wall cavitation bubble. 研究指出近壁面空化氣泡坍縮產生的液體射流與衝擊波，是造成材料壁面損傷的重要原因。
   https://www.sciencedirect.com/science/article/abs/pii/S073519332300204X
9. Trummler, T. et al., Bubble collapse near a wall. Part 1: An experimental study on the impact of shock waves and microjet on the wall pressure. 研究近壁面氣泡坍縮時衝擊波與微射流對壁面壓力的影響。
   https://arxiv.org/html/2408.03479v2
10. Southwest Research Institute, Coolant Testing Laboratory. 說明冷卻系統中不同金屬材料會面對腐蝕、磨耗、空蝕與沉積等問題，冷卻液配方需兼顧熱傳與材料保護。
    https://www.swri.org/markets/automotive-transportation/fuels-lubricants/coolant-testing-laboratory
